本標(biāo)準(zhǔn)在指定名稱ASTM G155標(biāo)準(zhǔn)的基礎(chǔ)上發(fā)布，緊跟名稱的數(shù)字為標(biāo)準(zhǔn)***次批準(zhǔn)年限，如該標(biāo)準(zhǔn)屬復(fù)審，該數(shù)字則表明zui后***次復(fù)審的年限。上標(biāo)字母ε表示zui近***次的復(fù)審或重新通過后的編輯更改。

1. 范圍

1.1 本標(biāo)準(zhǔn)描述了根據(jù)材料或產(chǎn)品特性的要求將樣品曝曬于氙弧燈和溶液裝置用來模擬自然環(huán)境的日光照射(直接照射或透過玻璃照射)或模擬露水或雨滴的潮濕環(huán)境作用進(jìn)行定性測試所需使用的設(shè)備、***般操作步驟及有關(guān)注意事項。附錄中列出了***些曝曬操作步驟，不過該操作步驟并非必定是zui為適應(yīng)待測材料的操作步驟。

注意1---操作規(guī)程G 151描述了所有使用實驗室光源曝光裝置的表現(xiàn)標(biāo)準(zhǔn)。該操作規(guī)程代替了僅僅描述實驗室特定氙弧燈光源曝光裝置的操作規(guī)程G 26。本操作規(guī)程包括操作規(guī)程G 26中描述的實驗裝置。

1.2 待測樣本需曝光于濾波氙弧燈和可控實驗環(huán)境條件下。本操作規(guī)程描述了不同種類的氙弧燈光源于不同的過濾裝置的組合。

1.3 樣本的準(zhǔn)備與評測結(jié)果評估在ASTM方法活特定材料的物性表中有詳細(xì)說明。在操作規(guī)程G 151與ISO 4892-1中規(guī)定了***般規(guī)程。更多測定曝光以后性質(zhì)改變的方法和特定信息以及這些結(jié)果的匯報在ISO4582中有詳細(xì)說明。

1.4 在SI組件中涉及的數(shù)值應(yīng)被視為標(biāo)準(zhǔn)。

1.5 ASTM G155并不旨在陳述所有與其使用相關(guān)的任何安全注意事項。本標(biāo)準(zhǔn)的使用者有負(fù)責(zé)建立相關(guān)的安全和健康措施，并在進(jìn)行測試前實施調(diào)整限制，進(jìn)行預(yù)先的防護(hù)。

1.5.1 任何實驗過程中由燈源生成的臭氧物質(zhì)都必須通過排除裝置立即吸離樣本及實驗操作控制面板附近。

1.6 該操作規(guī)程在技術(shù)上近似于以下ISO文件： ISO 4892-2，ISO 1134，ISO 105 B02，ISO 105 B04，ISO 105 B05，和 ISO 105 B06。

2. 參考文件

2.1 ASTM 標(biāo)準(zhǔn)

D 3980 跨實驗室評估涂料及相關(guān)材料的測試方法

E 691 進(jìn)行跨實驗室研究以確定測試方法精度的操作規(guī)則

G 26 對非金屬材料進(jìn)行曝光測試所需有水或無水曝光裝置(氙弧燈類)

G 133 對非金屬材料進(jìn)行自然或人造氣候測試的相關(guān)術(shù)語

G 151 非金屬材料在使用實驗室光源裝置進(jìn)行加速測試中曝光測試的操作規(guī)程

2.2 CIE 標(biāo)準(zhǔn)：

CIE-Pub1. No. 85：應(yīng)測試需要模擬日光中對于照射綜合輻照與光譜分布的建議數(shù)值。

2.3 ***際標(biāo)準(zhǔn)組織標(biāo)準(zhǔn)：

ISO 1134，涂料和清漆----從人造氣候環(huán)境曝光到人造輻射到過濾氙弧燈輻射

ISO 105 B02，紡織品----不褪色測試----B02部分為人造氣候條件下的不褪色性：氙弧衰減燈測試

ISO 105 B04，紡織品----不褪色測試----B04部分為對光反應(yīng)變色性的監(jiān)測及評估

ISO 105 B06，紡織品----不褪色測試----B06部分為高溫下人造燈照的不褪色性：氙弧衰減燈測試

ISO 4582，塑料----隔玻璃的日光曝曬后顏色變化與材料性質(zhì)變化的檢測(自然氣候條件或人造氣候條件)

ISO 4892-1，塑料----實驗室燈源下曝曬方法，部分，***般指南

ISO 4892-2，塑料----實驗室燈源下曝曬方法，第二部分，氙弧燈源

2.4 汽車引擎環(huán)境標(biāo)準(zhǔn)：

SAE J1885，汽車內(nèi)部組件在可控幅照射水冷氙弧燈裝置下的加速曝光測試

SAE J1960，汽車外部組件在可控輻射水冷冷氙弧燈裝置下的加速曝光測試

3. 術(shù)語

3.1 定義----術(shù)語目錄G 113中給出的定義使用于本操作規(guī)程。

3.2 特別適用于本標(biāo)準(zhǔn)的定義

3.2.1 在本規(guī)程中所提及的“日照“***詞與日照光和太陽輻射是相同含義，這***點在G 113中已經(jīng)列明。

4. 操作總結(jié)

4.1 樣本暴露在科重復(fù)周期的光源及濕度可控的環(huán)境條件中。

4.1.1 通常通過向樣本噴灑軟化水或脫離子水或者是樣本表面凝結(jié)水汽來形成潮濕環(huán)境。

4.2 由于以下各項的變化會導(dǎo)致曝光條件的變化：

4.2.1 光源過濾器

4.2.2 光源輻射強(qiáng)度

4.2.3 潮濕環(huán)境的成因

4.2.4 光照與潮濕放置的計時

4.2.5 光源曝光溫度

4.2.6 潮濕源溫度 以及

4.2.7 光源明/暗周期計時

4.3 除非待測材料是在***些裝置上進(jìn)行多次重復(fù)實驗，不得將在相同型號裝置下曝光所得結(jié)果進(jìn)行比較。

4.4除非待測材料是在***些裝置上進(jìn)行多次相關(guān)實驗，不得將在不同型號裝置下曝光所得結(jié)果進(jìn)行比較。

5. 意義與應(yīng)用

5.1 氙燈老化試驗箱的應(yīng)用旨在模擬與zui終使用環(huán)境包括日照作用，濕度和熱度等相關(guān)的影響而發(fā)生的物性的更改。測試裝置中應(yīng)該包括將潮濕空氣引向測試樣本的設(shè)備。該設(shè)備并不旨在模擬僅與當(dāng)?shù)靥赜械臍夂驙顩r包括大氣污染，生物襲擊，和鹽堿水等相關(guān)的影響而發(fā)生的物性的更改。而且，該設(shè)備應(yīng)能模擬隔著玻璃的日照作用。通常情況下，這些測試中潮濕氣應(yīng)以濕度形勢存在。

注意2----注意：適用于所有實驗室氣候條件設(shè)備的完整的操作預(yù)防指南請參閱操作規(guī)程G 151。

5.2在本規(guī)程所能接受的范圍內(nèi)對操作條件進(jìn)行***定調(diào)整后，也許會發(fā)生應(yīng)用的變更。所以除非在報告相應(yīng)章節(jié)中提供詳細(xì)操作條件情況的信息，使用本操作規(guī)程所得結(jié)果無任何參考價值。

5.2.1 建議將***性能已知的相近材料(控件)在測試同期放置于測試樣本中，為相關(guān)測試目的提供對照標(biāo)準(zhǔn)。建議每***種待測材料每次測試都要至少制作三件以上的測試樣本進(jìn)行測試以保證評估結(jié)果的準(zhǔn)確性。

6. 測試設(shè)備

6.1 實驗室光源----實驗室光源應(yīng)為***盞或多盞石英外罩氙弧燈源，能輻射出各種波長的光源，低至270nm的紫外線至各可見光譜直至紅外線。因氙弧燈需模擬陸地日照，應(yīng)使用過濾器過濾短波長UV輻射。減少波長小于310 mn幅照射強(qiáng)度的過濾器模擬透過玻璃發(fā)生的日照作用。另外，應(yīng)使用能過濾紅外線的過濾器防止被測樣本的溫度升高，這樣會使實驗過程中發(fā)生實際戶外曝曬所不會發(fā)生的熱強(qiáng)度減弱的情況。

6.1.1 以下因素會影響帶過濾器氙弧燈光源在設(shè)備中的光譜強(qiáng)度輻照。

6.1.1.1 過濾器放置位置的不同和過濾器本身厚度的變化會在很大程度上影響短波長UV輻照傳播的當(dāng)量。

6.1.1.2 過濾器使用時間過長也會改變光線在過濾器中的行進(jìn)。過濾器的老化性能會受到化學(xué)合成物的影響。過濾器的老化會很大程度上影響氙燃燒器短波長UV光線的輻射。

6.1.1.3 過濾器上微小顆粒或其他殘渣的沉積會影響過濾器的傳播效能。

6.1.1.4 氙燃燒器的老化會導(dǎo)致光源輸出的變化。光源輸出的變化還可能是由于燈罩中或燈罩上灰塵或其他微小顆粒物的沉積而造成的。

6.1.2 根據(jù)設(shè)備生產(chǎn)廠商的規(guī)范說明進(jìn)行維護(hù)保養(yǎng)。

6.1.3 帶日光過濾器的氙弧燈的光譜輻照----

6.1.4 有時候會使用***些能通過更多短波長UV光線的其他過濾器加速試驗進(jìn)程。由于這些過濾器會產(chǎn)生超出短波長區(qū)域之外的光譜分布。故不推薦使用這些過濾器。

6.1.5 帶玻璃型過濾器的氙弧燈光譜輻射----這些過濾器能過濾氙弧燈產(chǎn)生模擬日光透過玻璃后的強(qiáng)度及狀態(tài)。表2顯示了帶玻璃型過濾器的氙弧燈的相關(guān)光譜分布界限。帶新的或老化的玻璃型過濾器的氙弧燈光譜分布能力應(yīng)該與表2中所列明的要求相符。

6.1.6 待測樣本托盤所受到的實際輻照受實際使用的試驗箱氙弧燈數(shù)量，各氙弧燈的強(qiáng)度以及氙弧燈與樣本之間距離等因素的影響。在可能的前提下，在報告上注明輻照和測量帶通。

6.2 測試試驗艙----試驗艙的設(shè)計可以變更，但是應(yīng)該使用耐腐和耐輻射的材料建造試驗艙。試驗艙應(yīng)能對其中的溫度和相對濕度進(jìn)行有效的控制方法。在需要的情況下，應(yīng)能實現(xiàn)對樣本表面的噴灑溶液的要求，應(yīng)能實現(xiàn)在測試樣本表面形成凝結(jié)的要求，應(yīng)能實現(xiàn)將樣本浸沒于溶液中的要求。

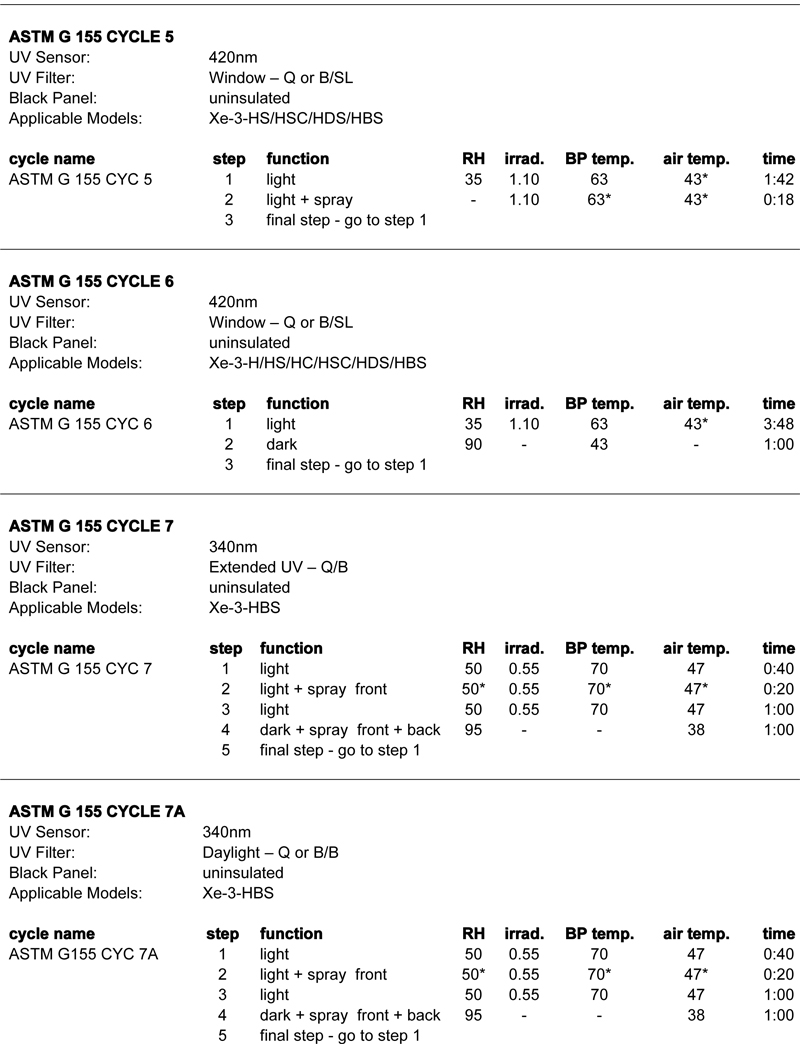

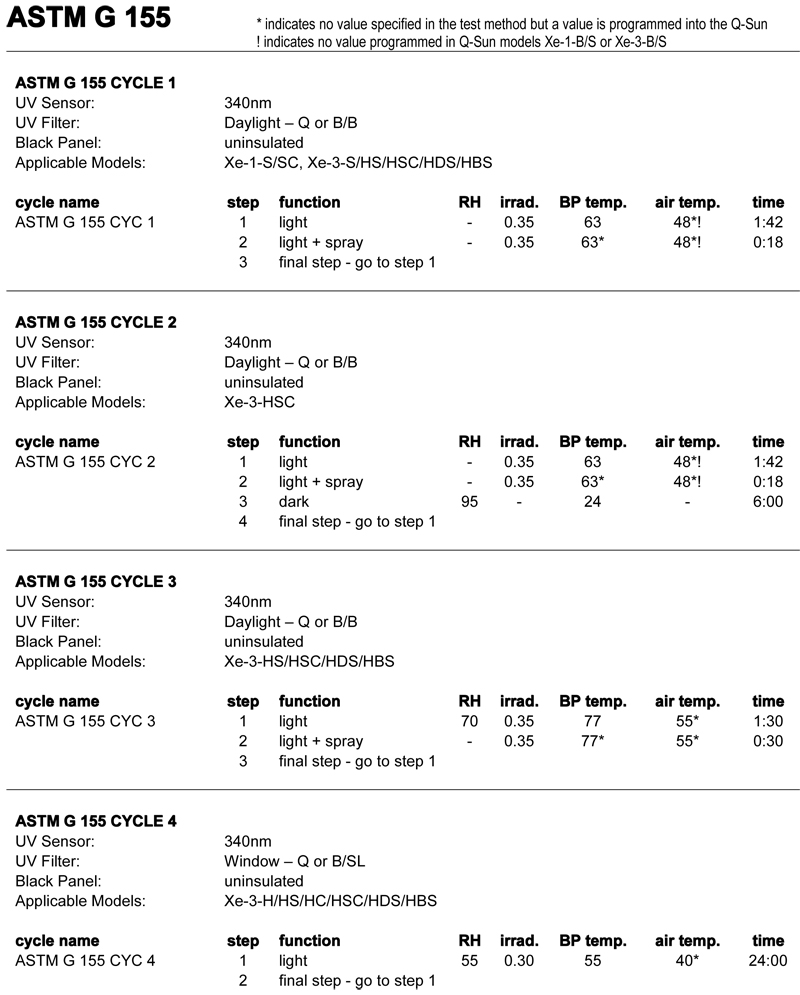

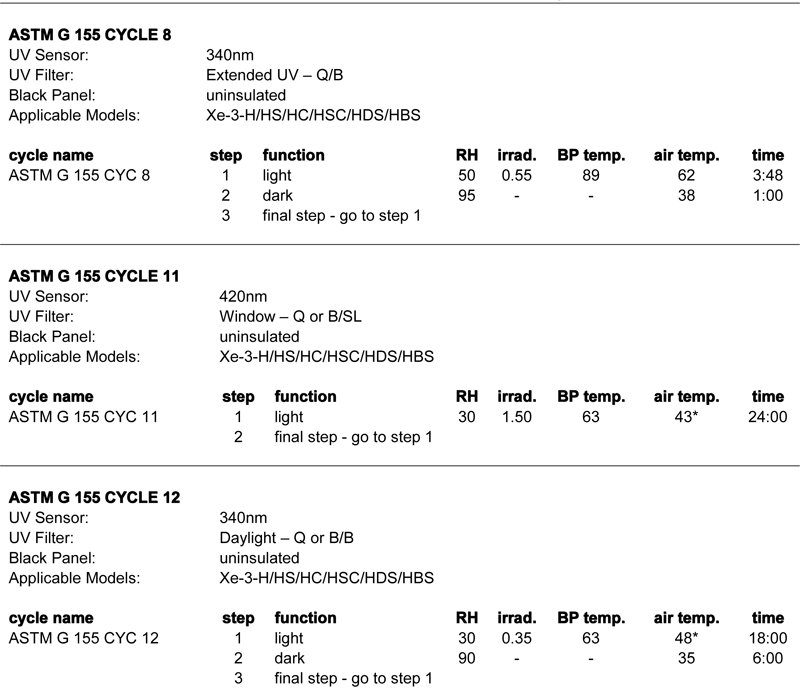

Q-SUN氙燈試驗箱ASTM G155測試方法

注：文章來源于互聯(lián)網(wǎng)
