產品介紹
進口氣動襯氟法蘭球閥
德***萊克閥門中***總代理-germany lik valves international
結構特點：
進口襯氟氣動法蘭球閥為各種強腐蝕性介質的啟閉控制而設計，結構形式為浮動直通式，連接形式為法蘭，閥外殼采用碳鋼內襯氟塑料，閥球?yàn)榕c閥桿 體式金屬嵌件外包氟塑料工藝制造，具有耐腐密封性好、啟閉靈活、快速的特點且外型美觀、強度高、經久耐用。是現代化工工藝流程中使用 為廣泛的耐腐閥門。
應用領域
進口襯氟氣動法蘭球閥體內壁和金屬閥內組件襯有耐腐蝕、抗老化的聚全氟乙丙烯（F46），因而具有耐腐蝕性能良好、抗老化性能高、壽命長、流阻小、流通能力大等優點，耐腐蝕氣動球閥泛適用于各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。全通徑氣動襯氟球閥提供 大的流量，并可用于掃線清洗或隔離輸送的管道。
特點：
1、氣動襯氟球閥適用做調節流量的閥，具有精確的流量特性。
2、適用帶有固體物質的苛刻介質（PTFE密封不適用）。
3、中軸密封是活動的壓塊，方便密封的檢修。
4、連接端無外漏結構設計。
進口氣動襯氟法蘭球閥參數：
1.閥體
|
閥體型式
|
直通兩分式鑄造球閥
|
|
公稱通徑
|
DN15～200mm
|
|
公稱壓力
|
PN1.0、1.6MPa (ANSI 150Lb)
|
|
連接形式
|
法蘭連接 JB/T79-94(ANSI16.5)
|
|
材 料
|
ZG230-450襯F46、ZG1Cr18Ni9Ti襯F46
|
|
上 閥 蓋
|
與閥體 起鑄造
|
|
填 料
|
聚四氟乙烯
|
|
介質溫度
|
-20～+150℃
|
2.閥內組件
|
閥芯形式
|
球型閥芯
|
|
流量特性
|
快開特性
|
|
閥 座
|
聚四氟乙烯
|
|
材 料
|
ZG230-450襯F46、ZG1Cr18Ni9TI襯F46
|
|
閥芯轉角
|
90°
|
|
執行器型號
|
AT、AW系列單雙作用氣動執行器
|
|
供氣壓力
|
0.4～0.7MPa
|
|
氣源接口
|
G1/4"、G1/8"、G3/8"、G1/2"
|
|
環境溫度
|
-20～+90℃
|
|
作用形式
|
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
|
|
可配附件
|
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
|
3.執行機構

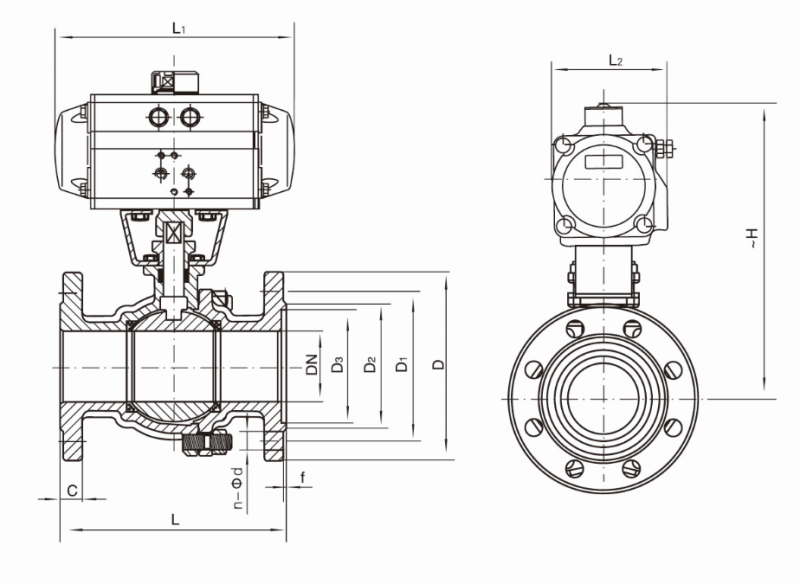

進口襯氟氣動法蘭球閥結構尺寸
|
DN
|
L
|
L1
|
L2
|
~H
|
D
|
D1
|
D2
|
C
|
f
|
n-Φd
|
|
1/2"
|
130
|
141/159
|
71/83
|
204/235
|
95
|
65
|
46
|
14
|
2
|
4-Φ14
|
|
3/4"
|
140
|
141/159
|
71/83
|
209/240
|
105
|
75
|
56
|
16
|
2
|
4-Φ14
|
|
1"
|
150
|
159/211
|
83/95
|
214/256
|
115
|
85
|
65
|
16
|
2
|
4-Φ14
|
|
1 1/4"
|
165
|
159/248
|
83/107
|
257/277
|
140
|
100
|
76
|
18
|
2
|
4-Φ18
|
|
1 1/2"
|
180
|
211/248
|
95/107
|
274/292
|
150
|
110
|
84
|
18
|
3
|
4-Φ18
|
|
2"
|
200
|
248/269
|
107/123
|
290/300
|
165
|
125
|
99
|
20
|
3
|
4-Φ18
|
|
2 1/2"
|
220
|
248/315
|
107/141
|
310/335
|
185
|
145
|
118
|
20
|
3
|
4-Φ18
|
|
3"
|
250
|
269/345
|
123/152
|
346/368
|
200
|
160
|
132
|
20
|
3
|
8-Φ18
|
|
4"
|
280
|
345/409
|
152/172
|
378/410
|
220
|
180
|
156
|
22
|
3
|
8-Φ18
|
|
5"
|
320
|
409/550
|
172/215
|
425/450
|
250
|
210
|
184
|
22
|
3
|
8-Φ18
|
|
6"
|
360
|
550/600
|
215/240
|
468/531
|
285
|
240
|
211
|
22
|
3
|
8-Φ18
|
|
8"
|
400
|
600/633
|
240/262
|
583/618
|
340
|
295
|
266
|
22
|
3
|
12-Φ22
|
Note: Actuator model is for reference, can be changed according to practical usage.
