產品介紹
如需上海衡意公司的(進口氣動高壓調節閥)技術參數資料，請來電索取 德***洛克進口氣動高壓調節閥,
、進口氣動高壓調節閥描述：

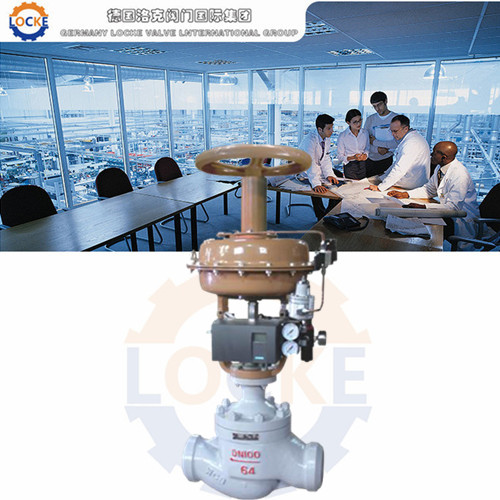

德***《LOCKE》洛克--進口氣動高壓調節閥是專為高壓系統設計的 種特殊閥門，用于化工、石油、電力等工業部門銷售過程的自動調節和遠程控制。氣動高壓調節閥由LOCKE氣動薄膜執行機構和高壓調節閥兩部分組成。氣動高壓調節閥的結構型式為直通單座籠式，閥芯為柱塞形，用于高壓差條件下的閥芯，頭部滲或鑲以硬質合金，以抗高壓差情況下的沖刷和氣蝕，提高使用壽命。由于壓差高，介質對閥芯不平衡力較大，設計時已選用鋼度較大的執行機構， 般都配用閥門定位器。氣動高壓籠式調節閥的動作，來源于信號壓力在薄膜上產生的推力，使推桿推動閥芯作相應的移動，既調節閥行程。行程的變化，使閥的流通面積變化，來調節壓力、溫度、流量和液位等工藝參數。
| 產品名稱 |
進口氣動高壓調節閥 |
產品型號 |
LOCKE |
| 產品品牌 |
德***《LOCKE》洛克 |
產品包裝 |
木箱 |
| 驅動方式 |
氣動 |
公稱通徑 |
DN20～DN300 |
| 連接方式 |
法蘭、螺紋、焊接 |
公稱壓力 |
10.0～45.0Mpa ≤7000PSI |
| 結構形式 |
直通式 |
適用溫度 |
-196℃～450℃ |
| 閥體材質 |
鑄鋼、不銹鋼、鍛鋼 |
制造標準 |
德***洛克原廠標準 |
| 適用介質 |
氣體、液體及蒸汽等。 |
| 應用場合 |
電站、冶金、建筑、鍋爐、設備、管道、熱能、空調、消防、給排水、水處理、石油化工、造紙印刷廠。 |
| 產品報價 |
面議，電議（歡迎來電咨詢 021-51870709） |
| 產品產地 |
德*** |
| 生產廠*** |
德***洛克閥門***際集團 |
| 指定代理 |
上海衡意流體控制（中*** 代理商及上海辦事處） |
二、進口氣動高壓調節閥技術參數:
公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數(KV) 直線 10 12.5 19.5 30.5 48.4 76 125 195 305 484 760 1000 1600
等百分 8 11 17,6 27.5 44 69 110 176 275 440 690 900 1300
允許壓差(MPa) ≤ 公稱壓力
公稱壓力(MPa) 10.0,16.0,25.0,32.0,45.0
額定行程 16 25 40 60 100
配用執行器型號 LOCKE-1 LOCKE-2 LOCKE-3 LOCKE-4 LOCKE-5
閥蓋形式 標準型(-17～ 250℃),高溫型( 250～ 450℃),低溫型(-40～-196℃),波紋管密封型(-40～ 350℃)
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料,V型柔性石墨填料
閥芯形式 雙座柱塞導向型閥芯
流量特性 直線性,等百分比 執行機構
三、進口氣動高壓調節閥執行機構：
配置執行器類別 LOCKE系列多彈簧簿膜執行機構
執行器型號 LOCKE-1 LOCKE-2 LOCKE-3 LOCKE-4 LOCKE-5
有效面積(cm2) 350 350 560 900 1400
行程 10,16 24 40 40,60 100
彈簧范圍(KPa) 20～100(標準),20-60,60-100,40-200,80-240
膜片材料 丁腈橡膠夾尼龍布,乙丙橡膠夾尼龍布
供氣壓力 140～400KPa
氣源接口 RC1/4"
環境溫度 -30～ 70℃
可配附件 定位器,空氣過濾減壓器,保位閥,行程開關,閥位傳送器,手輪機構等
作用形式 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) 零件材料
四、進口氣動高壓調節閥零件材料：
1 底座 WCB 304 316 316L
2 閥體 WCB 304 316 316L
3 閥芯 304 304 316 316L
4 閥座 304 304 316 316L
5 銅套 黃銅
6 導向套 304 304 316 316L
7 墊片 PTFE石墨墊片 PTFE石墨墊片 PTFE石墨墊片 PTFE石墨墊片
8 閥蓋 WCB 304 316 316L
9 閥桿 304 304 316 316L
10 填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
11 填料壓蓋 WCB 304 316 316L
12 螺栓 25 0Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti
五、進口氣動高壓調節閥性能指標：
項目 不帶定位器 帶定位器
基本誤差% ±5.0 ±1.0
回差% 3.0 1.0
死區% 3.0 0.4
始終點偏差% 氣開 始點 ±2.5 ±1.0
始點 ±5.0 ±1.0
氣關 始點 ±5.0 ±1.0
終點 ±2.5 ±1.0
額定行程偏差% ≤2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30：1
型 式 直通焊接式鑄造球形閥
公稱通徑： 20、25、32、40、50、65、80、100、150、200mm
公稱壓力： ANSI 900、1500、2500 JIS63K
連接型式： 法蘭連接：RF、RJ
法蘭標準：JIS B2201-1984、ANSI B16.5-1981等
焊接連接：嵌接焊SW（40～80mm） 對接焊BW（80～200mm）
材料：鑄鋼（ZG230-450）、CrMo鋼不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）等
上 閥 蓋： 常溫型（P）：-5～+230℃ 伸長Ⅰ型（EⅠ）：+230～+566℃
注：工作溫度不準超過各種材料的允許范圍
壓蓋型式： 螺栓壓緊式
填 料: 石棉編織填料、石墨填料
閥內組件
閥芯型式: 金屬閥座的壓力平衡結構
材 料: 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
執行器
型 式 LOCKE多彈簧薄膜執行機構
膜片材料: 丁睛橡膠夾尼龍布
彈簧范圍: 40～200、80～240kPa
供氣壓力: 280～400kPa
氣源接口: Rc 1 4
環境溫度: -30～+70℃
閥作用型式：氣關式或氣開式
附 件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
性 能
泄 漏 量：金屬閥座：小于閥額定容量的0.1%，符合ANSI B16.104-1976Ⅲ
回 差: 帶定位器：小于全行程的1%
基本誤差: 帶定位器：小于全行程的±1%
注：采用標準的V型聚四氟乙烯填料時
可調范圍: 50：1
六、進口氣動高壓調節閥結構特點：
(1)由氣動薄膜執行機構和高壓調節閥兩部分組成
(2)結構型式為直通單座籠式，閥芯為柱塞形，用于高壓差條件下的閥芯，頭部滲或鑲以硬質合金，以抗高壓差情況下的沖刷和氣蝕，提高使用壽命。
(3)由于壓差高，介質對閥芯不平衡力較大，設計時已選用鋼度較大的執行機構， 般都配用閥門定位器。
(4)動作來源于信號壓力在薄膜上產生的推力，使推桿推動閥芯作相應的移動，既調節閥行程的變化，使閥的流通面積變化，來調節壓力、溫度、流量和液位等工藝參數。
