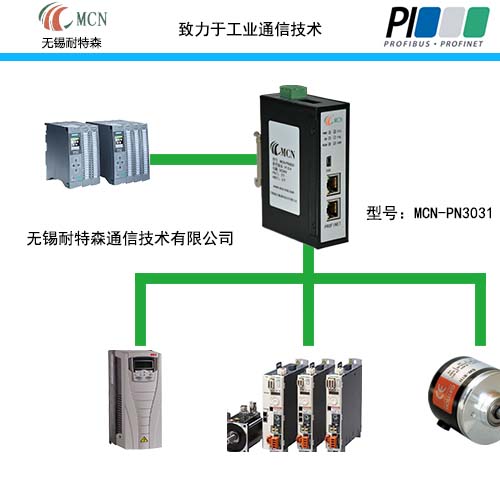

CANOPEN轉PROFINET網關基本說明：無錫耐特森PN3031實現
CANOPEN轉PROFINET功能，將CANOPEN接口設備接入PROFINET網絡，可連接多個具CANOPEN接口的設備到PROFINET網絡。典型應用:將CANOPEN接口變頻器，伺服驅動器，執行器，傳感器等接入到PROFINET網絡（例如西門子S7-1500,S7-1200,S7-400,S7-300）。
無錫耐特森
CANOPEN轉PROFINET網關
CANOPEN接口技術指標：
1、CANOPEN主站/管理器實施部署根據CANOPEN規范DS301 v4.0.2.；
2、可以連接126個CANOPEN從站；
3、支持128接收PDO和128傳輸PDO，每個可傳輸多達8字節；
4、每個方向高達510字節循環數據(PDO)；
5、PDO消息類型：COS (狀態改變)，循環同步，非循環同步；
6、同步對象(SYNC)用于同步PDO通訊；
7、心跳機制用于監控節點。
無錫耐特森
CANOPEN轉PROFINET網關PROFINET接口技術指標
1、2XRJ45以太網接口，支持100BASE-TX，全雙工通信，MDI/MDIX自偵測；
2、集成以太網交換機，方便將PROFINET設備組成菊花鏈；
3、符合PROFINET的C類標準，支持PROFINET2.3版本；
4、所以Slot/subSlot的輸入輸出數據總和不超過2880字節；
5、集成GSML文件。
無錫耐特森
CANOPEN轉PROFINET網關產品亮點：
1、配置方便，用戶不必了解PROFINET IO和CANOPEN技術細節，無需任何編程就可以完成對網關的配置；
2、在CANOPEN和PROFINET網絡間可以快速復制循環I/O數據 (5 ms)；
3、完整的CANOPEN主站/管理器功能, 可連接126個CANOPEN從站設備；
3、雙路PROFINET接口，具有交換機功能，現場連接更加方便直接。
4、通過包含的MCN Configuration軟件可實現CANOPEN配置，無需編程；
無錫耐特森
CANOPEN轉PROFINET網關通用技術指標：
1、電源電壓：DC24V（5%）
2、外形尺寸：（寬）40mm（高）110mm（厚）75mm
3、安裝方式：35mm導軌
4、防護等 ：IP20
5、工作溫度：-20℃~+55℃，工作相對濕度： 95%（無結露）
6、運輸溫度：-30℃~+70℃
無錫耐特森

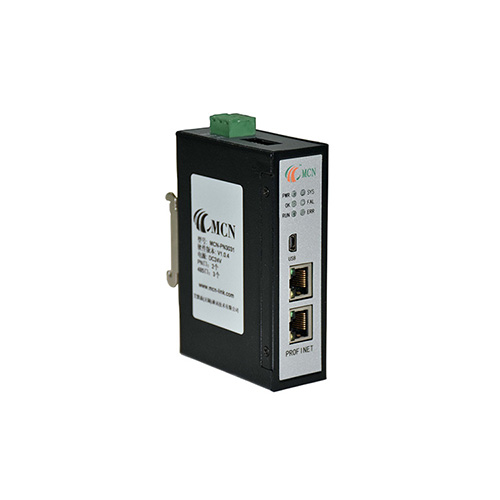

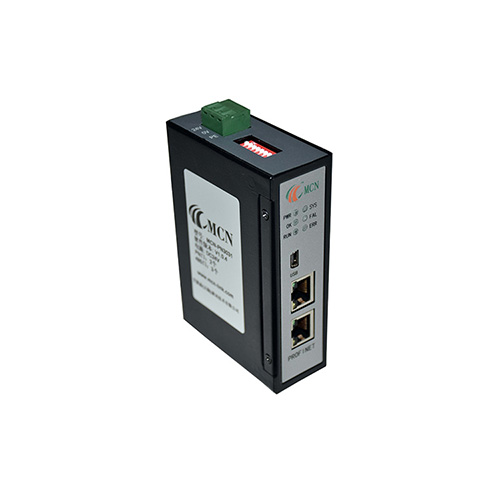

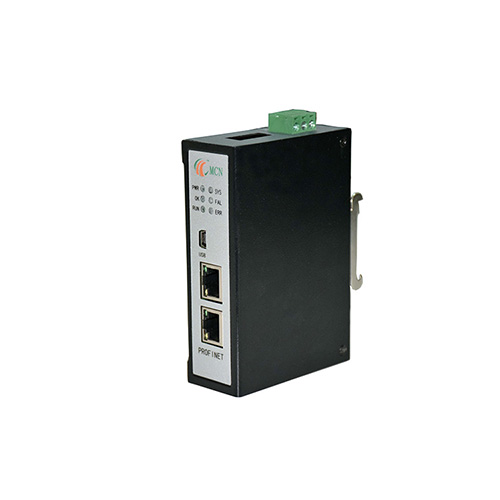

CANOPEN轉PROFINET網關產品簡介：
訂貨號MCN-PN3031，主要功能是在兩個網絡之間快速傳輸循環I/O數據,實現CANOPEN轉PROFINET。PROFINET網絡的I/O數據被寫入到CANOPEN對象，可映射到CANOPENPDO，反之亦然。該網關在CANOPEN網絡上作為完整的主站/管理器，而在PROFINET IO網絡上作為從站/設備。兩個網絡之間的數據傳輸是完全透明的，每個方向具有數據容量1440字節。
該CANOPEN轉PROFINET網關配置簡單，無需編程！CANOPEN配置可通過包含的MCN Configuration軟件簡單實現。
