油煙變送器

產品特點
■采用我司多年經驗，高精度高耐用油煙采集結構，可長期耐高溫高濕環境。
■24 小時不間斷油煙濃度測量。
■獨創結構設計，采樣部分長期免清洗免維護，外周過濾網*長可 1 年清洗***次。
■油煙采集探頭可長期工作于 80 度油煙環境。
■485 通信，標準 ModBus-RTU 通信協議，通信地址及波特率可設置，*遠通信距離可達
2000 米。
■產品采用管道法蘭盤安裝，安裝方便，防護等***高，無易損耗部件壽命長。

油煙變送器

技術參數
直流供電（默認） DC 10-30V
功耗 0.35W
油煙探頭工作環境 -20℃~+80℃，0%RH~95%RH
變送器電路工作環境 -20℃~+55℃
油煙測量量程 0~20mg/m3
測量對象 食物烹飪、加工過程中揮發的油脂、有機質及其加熱分解或裂解產物
油煙數值分辨率 0.01mg/m3
數據刷新時間 1s
油煙測量精度 ±8%FS±0.5mg/m3
零點漂移 0.2mg/m3
輸出信號 RS485(Modbus 協議)
安裝方式 法蘭盤安裝

（1）設備安裝前檢查
設備清單：
■ 油煙變送器設備 1 臺
■ 合格證、保修卡、校準報告等
■ 膨脹塞 2 個、自攻螺絲 2 個
■USB 轉 485（選配）
■485 終端電阻(多臺設備贈送)

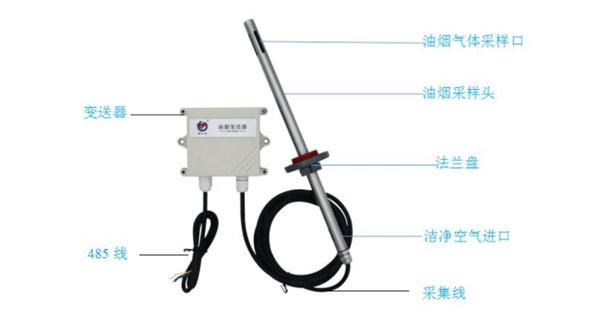

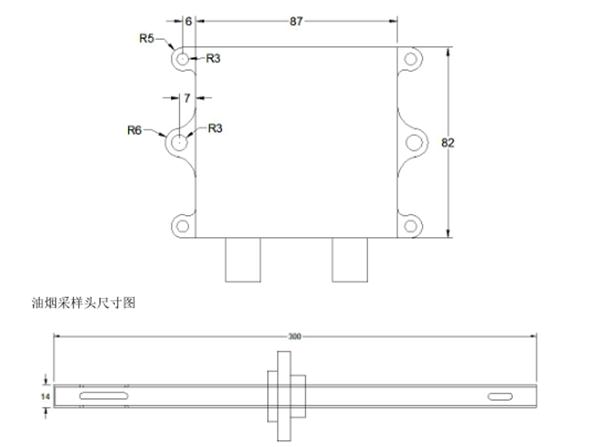

（2）設備結構圖以及安裝方式


變送器可固定安裝在墻體上，采集線長 2 米，油煙采樣頭長達 30 厘米，安裝方便。

油煙傳感器上的法蘭盤的位置可調，用戶可以根據自己的需求調節法蘭盤控制油煙采樣
頭進出長短。
先在通風管道上打一個直徑 16mm 的孔，將風管插入到孔中，可以通過調節法蘭盤的
位置控制設備進入的長短。將三個螺絲安裝到法蘭盤上，固定設備，完成安裝。
注意：油煙氣體采樣孔沖向采集區域，潔凈空氣進氣口向下已達到防水效果！

特別說明：
1）485 線場布線時有一定的規范要求，詳情請見資料包《485 設備現場接線手冊》。
2）設備接入 485 總線時，確保多臺設備地址不會重復。

（3）接線說明
電源及 485  信號
寬電壓電源輸入 10~30V 均可。485 信號線接線時注意 AB 兩條線不能接反，總線上多
臺設備間地址不能沖突。

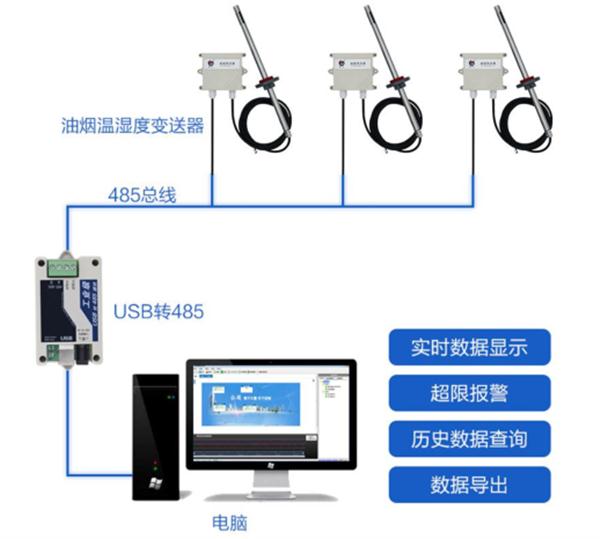

應用案例

參數規格

油煙變送器

產品簡介
隨著餐飲行業發展，餐飲業油煙的直接排放嚴重影響周邊居民的生活環境而導致環境糾
紛不斷。油煙顆粒粒徑分布在 0.1-10 微米之間，具有粒徑小、粘附性強等特點，形成的油
煙污染量大、面廣、低空擴散性強是城市 PM2.5 的重要來源，并且油煙氣的成分非常復雜，
主要有醛、酮、烴、脂肪酸、醇、芳香族化合物、酯、內酯、雜環化合物等，其中包括苯并
芘、揮發性亞硝胺、雜環胺類化合物等已知高致癌物。我司推出的 RS-LB-N01 油煙變送器，
采用高壓吸附法，經感應極板電荷采集對油煙濃度進行定量計算。
該產品采用管道式安裝，可直接安裝于油煙排出管道，采集結構采用耐高溫高濕涂層，
可長期工作于 80 度以上的油煙環境。產品采用 485 通信接口，標志 ModBus-RTU 通信協議，
可與 PLC、用戶主機、組態軟件等直接進行通信，方便二次開發。

常見問題
設備無法連接到 PLC 或電腦
可能的原因：
1)電腦有多個 COM 口，選擇的口不正確
2)設備地址錯誤，或者存在地址重復的設備（出廠默認全部為 1）
3)波特率，校驗方式，數據位，停止位錯誤
4)485 總線有斷開，或者 A、B 線接反
5)設備數量過多或布線太長，應就近供電，加 485 增強器，同時增加 120Ω終端電阻
6)USB 轉 485 驅動未安裝或者損壞
7)設備損壞。
