日本PISCO調速閥
日本PISCO公司,是日本PISCO株式會社的品牌，包括各種接頭、控制元件、真空系列產品、執行系列產品、閥門系列、管道系列、拖鏈和機器人零部件。日本PISCO產品已經廣泛的應用在電子、模具、輕工機械、實驗室、半導體設備、化工機械、自動化設備等行業。PISCO 為廣泛的工業自動化領域的發展提供了高品質的氣動元件產品，并通過優質的產品和完善的售后來實現迅速可靠的服務。PISCO接頭管件接頭管件也叫管子配件，連接件、接頭零件等。各種管道系統中管子用不同的PISCO接頭管件連接起來，組成了管鋼。PISCO接頭管件的原理及性能特點：a、鋼制及可鍛鑄鐵管件 鋼管以螺紋連接時，若工作壓力較高，可采用鋼制管件。鋼制管件用碳素鋼制成，俗稱熟鐵管件。它的可焊性能好，可用于需要焊接的地方，例如鋼制管子箍常作為接在鍋爐或水箱等鋼制設備上。b、排水鑄鐵管件 主要有承插彎曲管、90°彎頭、45°Y形三通、90°T形三通、90°TY形三通、斜四通、正四通、TY形異徑三通、異徑四通、管箍、T形瓶口三通、45°彎頭、Y形異徑三通、承插掃除口、S形存水彎、P形存不彎、地漏等品種。注：各種不同的接頭管件可采不同材料制成，目前，塑料接頭管件已廣泛采用。c、給水鑄鐵管件 由灰口鑄鐵鑄造加工的，給水鑄鐵管件有承插口式和法蘭盤式兩種，其用途與可鍛鑄管類似，主要有以下類型：十字管、丁字管（包括三承十字管、三盤十字管、四承十字管、四盤十字管、雙承丁字管、雙盤丁字管、三承丁字管、三盤丁字管、雙承單盤丁字管、單承雙盤丁字管）；90°彎管、45°彎管；叉管；乙字管；消火栓用管；套管等等。d、可鍛鑄鐵（瑪鋼）管件 用可鍛鑄鐵制成，與管道以螺紋（絲扣）連接。其外觀上的特點是端部帶有厚邊。日本PISCO是 ***獨創性開發、制造、銷售工業機器人所不可或缺的空壓設備的專業制造商。接頭方面具有全行業頂 水平的實績，獨創性開發的快速接頭已在 各***取得專利。產品有接頭、流量控制閥、壓力控制閥、切換閥、真空發生器、真空吸盤、空壓管等，可提供廣范圍的各種配管、控制、真空零件。
日本PISCO調速閥
、PISCO JSU3/8調速閥的特點:
1 直通接頭
2 由于樹脂桿和接頭的旋轉,所以引出方向是自由的
二、PISCO JSU3/8調速閥的圖片及參數:
規格
|
類型
|
標準
|
凈化室用
|
低流速
|
防火花
|
大流量
|
|
流體允許
|
空氣
|
|
工作壓力范圍
|
0 ~ 150psi(0 ~ 1MPa)
|
0 ~ 102psi(0 ~ 0.7MPa)
|
|
止回閥工作壓力
|
7.25psi(0.05MPa)
|
|
工作溫度范圍
|
32 ~ 140℉(0 ~ 60℃)
|
型號名稱(例)
|
JSC
|
6
|
-
|
01
|
A
|
|
|
|
|
(1)
|
(2)
|
|
(3)
|
(4)
|
(5)
|
(6)
|
(7)
|
(1) 類型
(2) 管子直徑 (?D)
| |
公制尺寸(mm)
|
英制尺寸(in.)
|
|
代碼
|
3
|
4
|
6
|
8
|
10
|
12
|
1/8
|
5/32
|
3/16
|
1/4
|
5/16
|
3/8
|
1/2
|
|
直徑
|
?3
|
?4
|
?6
|
?8
|
?10
|
?12
|
?1/8
|
?5/32
|
?3/16
|
?1/4
|
?5/16
|
?3/8
|
?1/2
|
(3) 螺紋尺寸(R)或管子直徑(?D)
| |
公制螺紋(mm)
|
錐形管螺紋
|
|
代碼
|
M3
|
M5
|
01
|
02
|
03
|
04
|
|
尺寸
|
M3×0.5
|
M5×0.8
|
R1/8
|
R1/4
|
R3/8
|
R1/2
|
| |
統 標準細牙螺紋
|
美***標準錐管螺紋
|
|
代碼
|
U10
|
N1
|
N2
|
N3
|
N4
|
|
尺寸
|
10-32UNF
|
NPT1/8
|
NPT1/4
|
NPT3/8
|
NPT1/2
|

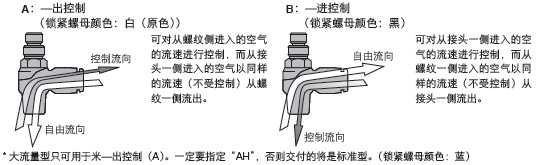

(4) 控制方向(當指定JSU時不要輸入這 項)
(5) 規格
K:彈簧返回型(逆止閥工作壓力:0.02MPa,工作壓力范圍:0~0.5MPa)
無代碼:標準規格(無大流量和低流速型代碼)
(6) 應用
|
代碼
|
無代碼
|
L
|
V-0
|
C
|
|
應用
|
標準
|
低流速
|
防火花 *
|
凈化室用
|
* 濺射大氣
(7) 六角形面對面規格
U:英寸規格(NPT)
無代碼:毫米規格
型號表
|
型號
|
|
JSU4(k)
|
JSU3/16
|
|
JSU6(k)
|
JSU1/4
|
|
JSU8
|
JSU5/16
|
|
JSU10
|
JSU3/8
|
|
JSU12
|
JSU1/2
|
三、PISCO JSU3/8調速閥的適用范圍:
適用于控制驅動設備的運行速度.
